Cетевая модель OSI
Cетевая модель OSI (Open Systems Interconnection model) – это эталонная модель взаимодействия открытых систем. Массово не используется, но благодаря ей можно понять, как работает аппаратная и программная части сети. На практике OSI применяют для упрощенного представления открытых систем (Ethernet, IP и т. д.). Сисадминам, сетевым инженерам кроме нее следует изучить модель TCP/IP.
Общие особенности сетевой модели

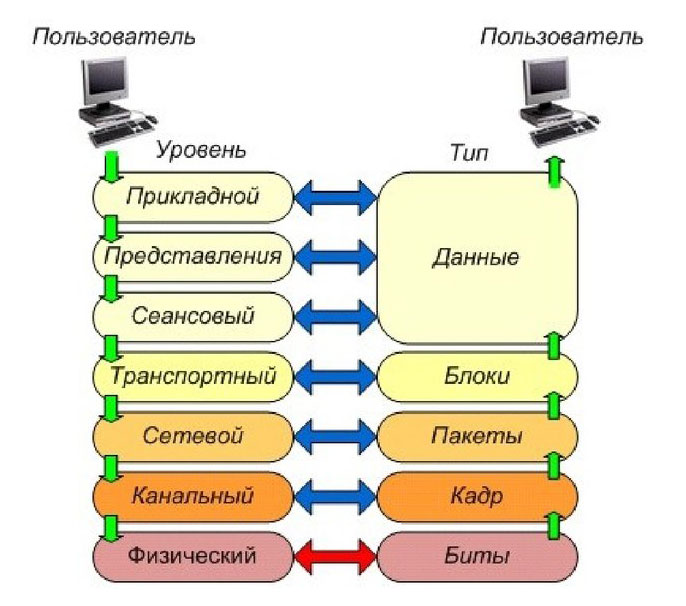

У сетевой модели OSI всего 7 уровней, расположенных в иерархическом порядке. Верхний седьмой уровень – прикладной, а нижний первый – физический. Сетевая модель была разработана ещё в 1975 году для описания архитектуры и работы сетей, передающих данные. В процессе отправки информации всегда участвует 3 элемента:
- отправитель;
- получатель;
- отправляемые и получаемые данные.
Так видит отправку файлов по беспроводным и проводным сетям обычный пользователь. Процедуру отправки и получения данных детально описывает OSI. На первом уровне информация представлена в виде бит. На седьмом она становится данными. Когда информация из бит переходит в данные происходит декапсуляция. Обратное преобразование с седьмого на первый уровень называется инкапсуляцией.
Информация на каждом уровне представляется своими протоколами. Любой файл при отправке по сети проходит процесс инкапсуляции и декапсуляции. Рассмотрим более подробно уровни представления модели OSI.
1 уровень – физический (L1)
На первом уровне передается сигнал и ток от оборудования отправителя к получателю. Информация отправляется в виде нулей и единиц. На каждом уровне есть свой блок данных протокола (PDU). На первом уровне PDU – это бит. Биты передаются по оптоволокну или по беспроводной сети.
К протоколам физического уровня относятся Bluetooth, Wi-Fi, TIA-449, ITU, GSM и т. д. RJ-45, RJ-11 тоже формально относятся к L1. В виде данных обработка информации начинается только на высоких уровнях модели (с 5 по 7).
2 уровень – канальный (L2)
К сети кроме отправителя и получателя практически всегда подключены другие устройства. Второй уровень отвечает за процедуру адресации, т. е. передачу информации нужному пользователю. При поступлении на L2 биты конвертируются в кадры. В результате процедуры преобразования получаются фреймы с адресом отправителя и получателя. Готовые кадры отправляются далее.
MAC и LLC – два подуровня L2. На MAC-подуровне происходит присвоение MAC-адресов пользовательским устройствам. LLC проверяет правильность передаваемой информации и автоматически если исправляет при наличии нарушений. На этом уровне работают мосты, коммутаторы и другая аппаратура.
На рынке до сих пор встречаются коммутаторы второго уровня. Они работают с MAC-адресами и не способны обрабатывать IP-адреса. Для обеспечения маршрутизации внутри виртуальных локальных сетей потребуется коммутатор третьего уровня. Их также называют многослойными. Кроме работы с MAC такие устройства могут распознавать IP-адреса и проводить тегирование ЛВС.
3 уровень – сетевой (L3)
На этом этапе определяется путь передачи данных и вводится новое понятие маршрутизации. На L3 используется 2 типа протоколов: с установкой и без установки соединения. Первый тип протоколов отправляет данные, содержащие полную информацию об отправителе и получателе. Это нужно для того, чтобы сетевые устройства получили полные адресные сведения и правильно определили путь для маршрутизации данных. Пакет будет передаваться от одного маршрутизатора (роутера) к другому, пока не попадет получателю.
Но у протоколов, работающих без установки соединения, есть один существенный минус – не соблюдение порядка передачи данных. Пользователь получит сообщения от отправителя не так, как он их отправлял, потому что разные пакеты могут быть отправлены разными маршрутами. В этом случае, прежде чем информация попадет к пользователю, она обрабатывается на L4 транспортными протоколами.
При использовании протоколов с установкой соединения данные поступают пользователю в том порядке, в котором они были отправлены. Но при их использовании сам процесс отправки информации занимает больше времени. Активнее всего на L3 используется протокол ARP для определения MAC-адреса по IP. Он также осуществляет обратное преобразование уникального идентификатора сетевого оборудования в IP.
L1, L2, L3 относятся к уровням среды. Они отвечают за перемещение данных по беспроводным сетям, кабелям, сетевому оборудованию. Более высокие уровни (с L4 по L7) называют уровнями хоста. Они взаимодействуют с пользовательскими устройствами (ПК, смартфонами, планшетами) и отвечают за представление данных.
4 уровень – транспортный (L4)
Отправка данных от отправителя к получателю регулируется отдельно. За этот процесс отвечает транспортный уровень. При передаче информации всегда теряется часть данных. Но для некоторых видов файлов (аудио, видео, фотографии) малые потери не критичны. Для передачи таких данных применяется протокол UDP. Он обеспечивает отправку пакетов без установки соединения.
При использовании UDP файл делится на датаграммы. Она содержит заголовки, которые необходимы для доставки до получателя. По этой причине датаграммы могут направляться пользователю разными маршрутами и в произвольном порядке. Если датаграмма потеряется, в файле появляется битые данные.
Если же пользователь отправляет файлы, чувствительные к потерям данных, применяется TCP. Он проверяет целостность передаваемой информации. При его использовании файл сегментируется. Но это происходит не всегда, а только с теми пакетами данных, размер которых превышает пропускную способность сетей. Сегментация также требуется, когда происходит отправка файлов по нестабильным сетям.
В повседневной работе инженеры взаимодействуют только с первыми четырьмя уровнями. Знать их особенности нужно для проектирования сетей и настройки оборудования. С остальными уровнями взаимодействуют разработчики ПО.
5 уровень – сеансовый (L5)
Этот уровень модели OSI относится к «верхним». Здесь осуществляются операции с чистыми данными. Отвечает пятый уровень за поддержку связи во время сеанса или сессии. Он обеспечивает правильное взаимодействие между приложениями, позволяет синхронизировать разные задачи, обмениваться данными. Благодаря L5 происходит поддержка и завершение сеанса.
Сеанс состоит из запросов и ответов, направляемых между разными приложениями. Сеансовый уровень используется в ПО, удаленно вызывающих процедуры. Примером работы L5 служит видеовызов в Skype или прямой эфир на широкую аудиторию. Во время сеанса нужно обеспечить синхронизованную передачу аудио и видео всем участникам конференции. За это и отвечают протоколы пятого уровня.
6 уровень – представления данных (L6)
Протоколы L6 осуществляют кодирование и декодирование информации. Информация, передаваемая по сети, на этом уровне не меняет своего содержания. Кроме перевода данных из одного формата в другой, L6 осуществляет и другие функции:
- сжатие информации для увеличения пропускной способности канала;
- шифрование данных для защиты от злоумышленников;
- отправка запросов на прекращение сеанса связи.
Преобразование данных осуществляется автоматически и не требует от пользователя подтверждения. При получении данных с L5 автоматически устанавливаются стандартные форматы файлов.
7 уровень – прикладной (L7)
Другое название L7 – уровень приложений. Он отвечает за взаимодействие пользовательских приложений с работающей сетью. Этот уровень обеспечивает использование программами сетевых служб, отправку e-mail, обмен данными через торренты, предоставление ПО информации о сбоях и т. д. К протоколам прикладного уровня относят:
- DNS;
- FTP;
- BOOTP;
- BitTorrent;
- NFS;
- RTP;
- SMTP и т. д.
В случае с HTTPS его принадлежность к L7 или L6 определяется способом использования. Если пользователь занимается веб-серфингом, то протокол относят к прикладному уровню. Если же осуществляется передача финансовых данных, то низкоуровневый HTTPS рассматривают как L6.
Седьмой уровень отвечает за представление данных в понятном пользователю виде. На этом этапе не происходит доставка или маршрутизация информации. Протоколы просто преобразуют данные для визуализации. Кроме преобразования данных они также обеспечивают доступ к удаленным БД, пересылают служебную информацию.
Недостатки OSI
Семиуровневая модель OSI считается устаревшей. На момент выхода она уже не поддерживала все актуальные стандарты, а сейчас эта проблема стала более выраженной. Поэтому современные компании ориентируются на TCP/IP. Еще один недостаток модели – плохо проработанная технология. Протоколы OSI дублируют друг друга, распределение функций немного странное.
При построении сети используются не все уровни модели ОСИ. Обычно для настройки оборудования инженерам нужно знать первые 4 уровня. L5 и L6 при работе с реальными сетями практически не применяются.
Модель ISO/OSI является закрытой. Её в основном использовали телекоммуникационные компании Франции, США, Англии. В тоже время стек протоколов TCP/IP разрабатывался как открытая модель, что и привлекло внимание разработчиков по всему миру.
Разница OSI и TCP/IP
Некоторые инженеры ошибочно предполагают, что модель OSI/ISO – это расширенная версия TCP/IP, но на самом деле такой подход не совсем верный. У этих моделей разное распределение межуровневых функций. В TCP/IP всего 4 уровня. На канальном уровне обмен данными осуществляется при помощи битов и кадров, а на сетевом с помощью пакетов. На транспортном уровне передаются сегменты и датаграммы. А на прикладном уровне происходит передача данных.
Прикладной уровень TCP/IP объединяет функции 3 уровней ОСИ: сеансового, представления данных и прикладного. Уровень доступа сетевой модели передачи цифровых данных охватывает физические и канальный уровни OSI. Сами службы тоже работают немного иначе. В TCP/IP со службами последовательности и подтверждения работает транспортный уровень. В OSI за это отвечает канальный уровень.
Считается, что при использовании TCP/IP инженер быстрее найдет неполадки в сети, т. к. диагностику проводят с самого нижнего уровня. Простейший пример поиска проблем на первом уровне – проверка целостности кабелей и их подключения к сетевой карте ПК.
Заключение
Уровни OSI модели позволяют получить общее представление об особенностях передачи данных в сетях. Рассмотренная архитектура является упрощенной. Полная модель ОСИ включает дополнительные уровни: пользовательский, сервисный и т. д. Но для диагностики сетей чаще всего применяется именно упрощенный вариант OSI.
